产品中心

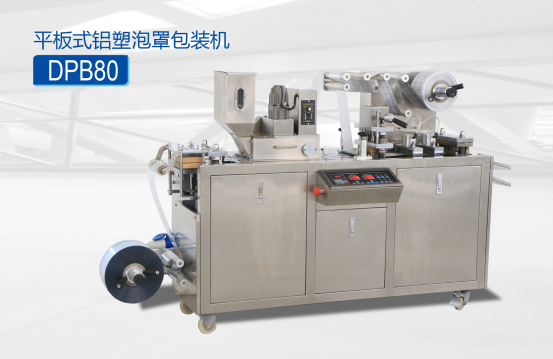

DPB-80平板铝塑泡罩包装机
型号：DPB-80
产品时间：2021/12/16 17:57:13
点击次数：3573
简要描述：
采用国内新型的大功率传动机构，由排链带动主传动轴，免除了其它齿轮传动的误差和噪音。
DPB-80平板铝塑泡罩包装机性能特点
1、采用国内新型的大功率传动机构，由排链带动主传动轴，免除了其它齿轮传动的误差和噪音。
2、电器采用进口控制系统，便可按照客户要求，配置缺料漏补装置和缺粒检测剔除装置。
3、整机采用分段组合：PVC成形、加料、热封为一段，热带铝冷成形、热封、冲裁为一段可进行分体包装。
4、采用光电控制系统，PVC、PTP、硬铝包装自动送料、废边自动冲切装置，确保超长距离多工位同步稳定性。
5、可另配光电检测校正装置，配进口步进电机牵引，图文对版印刷包装，优化包装物档次。
DPB-80平板铝塑泡罩包装机技术参数：
|
型号 |
DPB-80 |
|
冲裁次数 |
10-40次/分 |
|
生产能力 |
2400版/时 |
|
最大成型面积及深度 |
80*110*26毫米（mm） |
|
标准行程范围 |
20-70毫米( 可按客户要求设计 ) |
|
标准版块 |
80*57mm ( 可按客户要求设计 ) |
|
空气压力 |
0.6-0.8兆帕 |
|
电源总功率 |
380V/220V 50Hz 3.2Kw |
|
主电极功率 |
0.75Kw |
|
PVC硬片 |
0.15-0.5*80毫米(mm) |
|
PTP铝箔 |
0.02-0.035*80毫米(mm) |
|
透析纸 |
50-100g*80毫米（mm） |
|
模具冷却 |
自来水或循环水 |
|
外型尺寸 |
1600*600*1100毫米(mm) |
|
重 量 |
450千克（Kg） |
|
噪声指标 |
<75dBA |
四、工作流程
1、成型（上下加热）
2、热封（上加热）
3、打码
4、压痕（可微量加热）
5、切刀
6、成型输出成品
五、样品图
六、配置清单
动件
|
序号 |
名称 |
数量 |
型号 |
产地 |
|
1 |
牵引传动气缸 |
2 |
φ32×行程15 |
瑞安意达 |
|
2 |
主电机 |
1 |
YS750W-4R |
温州东力 |
|
3 |
加热部位 |
3 |
AL100×130 |
江苏泰兴 |
|
4 |
变频器 |
1 |
DVA-2S0007G |
易驱 |
|
5 |
加料电机 |
1 |
31K15GN-C |
温州东力 |
电器元件
|
序号 |
名称 |
数量 |
型号 |
产地 |
|
1 |
电热偶 |
2 |
LI-2M |
浙江中浦 |
|
2 |
空气断路器 |
1 |
DZ47-63/10A |
浙江正泰 |
|
3 |
空气断路器 |
2 |
DZ47-63/6A |
浙江正泰 |
|
4 |
空气断路器 |
1 |
DZ47-63/25A |
浙江正泰 |
|
5 |
继电器 |
5 |
HRS4H-S |
香港HKE |
|
6 |
单片机 |
1 |
面板 |
中外合资 |
|
7 |
固态继电机 |
2 |
SSR-40DA |
台湾阳明 |
|
8 |
控制变压器 |
1 |
JBK3-63 |
浙江正泰 |
|
9 |
电磁阀 |
1 |
SG4V210-08 |
温州意达 |
|
10 |
急停按钮 |
1 |
LAY2 |
浙江正泰 |
6、本机适用：胶囊、素片、糖衣、胶丸、针剂、异形等以及医疗器、轻化食品、电子元件泡罩密封包装。
|
型号 |
DPB-80 |
|
冲裁次数 |
10-40次/分 |
|
生产能力 |
2400版/时 |
|
最大成型面积及深度 |
80*110*26毫米（mm） |
|
标准行程范围 |
20-70毫米( 可按客户要求设计 ) |
|
标准版块 |
80*57mm ( 可按客户要求设计 ) |
|
空气压力 |
0.6-0.8兆帕 |
|
电源总功率 |
380V/220V 50Hz 3.2Kw |
|
主电极功率 |
0.75Kw |
|
PVC硬片 |
0.15-0.5*80毫米(mm) |
|
PTP铝箔 |
0.02-0.035*80毫米(mm) |
|
透析纸 |
50-100g*80毫米（mm） |
|
模具冷却 |
自来水或循环水 |
|
外型尺寸 |
1600*600*1100毫米(mm) |
|
重 量 |
450千克（Kg） |
|
噪声指标 |
<75dBA |
四、工作流程
1、成型（上下加热）
2、热封（上加热）
3、打码
4、压痕（可微量加热）
5、切刀
6、成型输出成品
五、样品图
六、配置清单
动件
|
序号 |
名称 |
数量 |
型号 |
产地 |
|
1 |
牵引传动气缸 |
2 |
φ32×行程15 |
瑞安意达 |
|
2 |
主电机 |
1 |
YS750W-4R |
温州东力 |
|
3 |
加热部位 |
3 |
AL100×130 |
江苏泰兴 |
|
4 |
变频器 |
1 |
DVA-2S0007G |
易驱 |
|
5 |
加料电机 |
1 |
31K15GN-C |
温州东力 |
电器元件
|
序号 |
名称 |
数量 |
型号 |
产地 |
|
1 |
电热偶 |
2 |
LI-2M |
浙江中浦 |
|
2 |
空气断路器 |
1 |
DZ47-63/10A |
浙江正泰 |
|
3 |
空气断路器 |
2 |
DZ47-63/6A |
浙江正泰 |
|
4 |
空气断路器 |
1 |
DZ47-63/25A |
浙江正泰 |
|
5 |
继电器 |
5 |
HRS4H-S |
香港HKE |
|
6 |
单片机 |
1 |
面板 |
中外合资 |
|
7 |
固态继电机 |
2 |
SSR-40DA |
台湾阳明 |
|
8 |
控制变压器 |
1 |
JBK3-63 |
浙江正泰 |
|
9 |
电磁阀 |
1 |
SG4V210-08 |
温州意达 |
|
10 |
急停按钮 |
1 |
LAY2 |
浙江正泰 |
